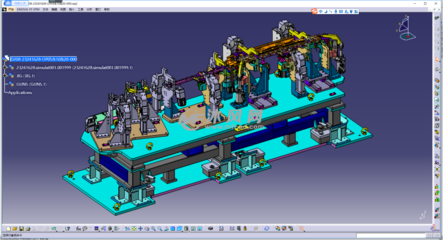

汽车纵梁混合夹具设计模型构建与应用

在现代汽车制造，特别是车身焊装生产线上，汽车纵梁作为底盘及车身结构的关键承载部件，其焊接精度与效率直接影响整车的安全性与生产节拍。为实现纵梁这一复杂、大型构件的精准定位与高效夹紧，混合夹具设计模型应运而生，它融合了模块化、柔性化与专用化的设计理念，是提升生产线适应性与稳定性的核心技术模型。

一、模型设计核心理念

混合夹具设计模型并非单一结构的夹具，而是一个系统性的设计框架。其核心在于“混合”，具体体现在：

1. 模块化基础单元：设计标准化的定位块、夹紧器、底座、连接件等模块。这些单元如同“积木”，可根据不同纵梁产品的轮廓、孔位、焊点位置进行快速组合与重构。
2. 柔性化调整机构：在关键定位和夹紧点引入可调机构（如滑轨、转臂、丝杠调节装置），允许在一定范围内适应产品尺寸的变更或不同车型纵梁的共线生产。
3. 专用化定位单元：对于纵梁上特定的、高精度的基准孔或装配面，采用不可调整的专用定位销或型面块，确保定位的绝对精确与刚性。
这种“刚柔并济”的设计，既保证了针对主力产品的高精度与高刚性要求，又赋予了生产线应对小批量、多品种生产任务的快速响应能力。

二、模型结构组成与功能

一个完整的汽车纵梁混合夹具设计模型通常包含以下子系统：

• 基础框架系统：通常为焊接或铸造的厚重底座，提供整个夹具的安装基准和刚性支撑，需考虑减震与地脚调平。
• 定位系统模型：
• 主定位模型：采用“3-2-1”或“N-2-1”原理，通过专用定位销（限制移动）与型面块（限制转动）确定纵梁在空间中的六个自由度。纵梁上的工艺孔或精准面常作为主定位基准。

• 辅助定位模型：采用带缓冲的柱塞、可浮动的V型块等，用于纵梁较长部分的中间支撑与辅助定位，防止因自重或夹紧力产生的变形。

• 夹紧系统模型：
• 主夹紧单元：在焊接区域附近布置气动或液压高速夹紧器，动作迅速以缩短辅助时间。夹紧头常设计为仿形压块，以贴合纵梁曲面，避免压伤工件。

• 辅助压紧单元：在非关键区域或需要避让焊枪的位置，可采用手动快速夹钳或低干涉的杠杆式压头。

• 检测与安全系统模型：集成接近开关或位移传感器，用于检测工件是否到位、夹紧是否完成，并将信号联入PLC控制系统，是确保焊接过程安全与质量可控的关键环节。

三、设计流程与考量要点

混合夹具的设计模型遵循系统化流程：

1. 工艺分析与数模准备：详细分析纵梁的焊接工艺序列（SEQUENCE）、焊点分布、公差要求及物流路径，提取所有定位夹紧点的理论坐标与受力要求。
2. 概念布局与模块选择：在三维设计软件（如CATIA, UG/NX）中，根据工艺分析结果进行夹具空间布局，从模块库中调用合适的标准模块，规划柔性单元与专用单元的位置。
3. 详细设计与仿真验证：完成所有零部件的详细设计，并进行干涉及运动仿真，确保夹紧机构运动顺畅、无碰撞。关键步骤是进行有限元分析（FEA），验证在最大夹紧力与焊接力作用下，夹具本体的变形是否在允许范围内，确保刚性。
4. 可维护性与人机工程考量：设计需考虑夹具本身的易维护性（如方便更换磨损的定位销），以及操作者上下料的便捷性与安全性，预留足够的操作空间。

四、应用优势与发展趋势

应用混合夹具设计模型为纵梁焊接带来了显著优势：缩短了新车型夹具的开发周期与成本；提升了生产线的柔性，支持多车型混流；通过标准化提高了夹具本身的制造质量与维护效率。
该模型正朝着数字化与智能化方向演进：与产线数字孪生系统深度融合，实现夹具状态的实时监控与预测性维护；集成更先进的视觉定位与机器人自动更换夹具（ACF）技术，向全自动、自适应柔性装夹系统发展。

汽车纵梁混合夹具设计模型是连接产品设计、工艺规划与实物制造的精密工程桥梁。它通过科学的模块化组合与精密的机构设计，将抽象的定位夹紧需求转化为稳定可靠的物理实体，是支撑汽车智能制造体系不可或缺的基石技术。
